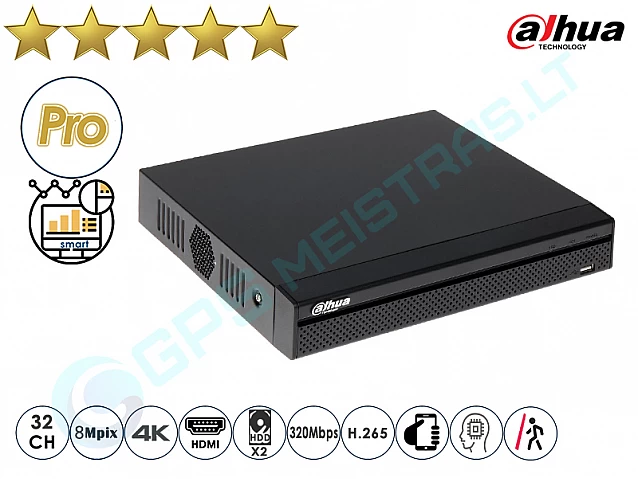

Dahua IP NVR įrašymo įrenginys 5232 PoE 4K (16PoE)
- Stock: Prekė sandėlyje
Galimi pasirinkimai
System | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Main Processor | Quad-core embedded processor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Operating System | Embedded LINUX | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Audio and Video | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
IP Camera Input | 16/32/64 Channel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Two-way Talk | 1 Channel Input, 2 Channel Output, RCA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Display | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Interface | 2 HDMI, 2 VGA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Resolution | HDMI1: 3840 × 2160 , 1920 × 1080 , 1280 × 1024, 1280 × 720 , 1024 × 768 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
VGA1: 1920 × 1080 , 1280 × 1024, 1280 × 720 , 1024 × 768 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
HDMI2/VGA2: 1920 × 1080 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Decoding Capability | 4-ch@8MP(30fps), 16-ch@1080P(30fps) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Multi-screen Display | 1st Screen: 16CH: 1/4/8/9/16 32CH: 1/4/8/9/16/25/36 64CH: 1/4/8/9/16/25/36/64 2nd Screen: 1/4/8/9/16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
OSD | Camera title, Time, Camera lock, Motion detection, Recording | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Recording | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Compression | Smart H.265+/H.265/Smart H.264+/H.264/MJPEG | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Resolution | 12MP, 8MP, 6MP, 5MP, 4MP, 3MP, 1080P, 1.3MP, 720P, D1 etc. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bit Rate | 16Kbps ~ 20Mbps Per Channel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Record Mode | Manual, Schedule (Regular, MD(Motion Detection) , Alarm, IVS), Stop | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Record Interval | 1 ~ 120 min (default: 60 min), Pre-record: 1 ~ 30 sec, Post-record: 10 ~ 300 sec | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Video Detection and Alarm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Trigger Events | Recording, PTZ, Tour, Alarm Out, Video Push, Email, Snapshot, Buzzer and Screen Tips | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Video Detection | Motion Detection, MD Zones: 396 (22 × 18), Video Loss and Tampering | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Alarm input | 16 Channel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relay Output | 6 Channel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Playback and Backup | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sync Playback | 1/4/9/16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Search Mode | Time /Date, Alarm, MD and Exact Search (accurate to second) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Playback Function | Play, Pause, Stop, Rewind, Fast play, Slow Play, Next File, Previous File, Next Camera, Previous Camera, Full Screen, Backup Selection, Digital Zoom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Backup Mode | USB Device/Network/eSATA Device | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Third-party Support | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Third-party Support | Arecont Vision, Airlive, AXIS, Canon, Dynacolor, JVC, LG, Panasonic, Pelco, PSIA, Samsung, Sanyo, Sony, Watchnet and more |
Network | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Interface | 2 RJ-45 Ports (10/100/1000Mbps) Independent or Joint Working | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
PoE | N/A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Network Function | HTTP, HTTPS, TCP/IP, IPv4/IPv6, UPnP, SNMP, RTSP, UDP, SMTP, NTP, DHCP, DNS, IP Filter, PPPoE,DDNS, FTP, Alarm Server, IP Search (Support IP camera, DVR, NVS, etc.), P2P | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Max. User Access | 128 users | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Smart Phone | iPhone, iPad, Android | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Interoperability | ONVIF 2.4, SDK, CGI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Storage | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Internal HDD | 8 SATA III Ports, Up to 10 TB capacity for each HDD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
eSATA | 1 eSATA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Auxiliary Interface | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
USB | 4 USB Ports (2 Rear USB 3.0 , 2 Front USB 2.0 ) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
RS232 | 1 Port, for PC Communication and Keyboard | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
RS485 | 1 Port, for PTZ Control | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Electrical | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Power Supply | Single, AC100V ~ 240V, 50 ~ 60 Hz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Power Consumption | <16.7W (Without HDD) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Fan | Smart fan, automatically adjust running speed | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Environmental | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Operating Conditions | -10°C ~ +55°C (+14°F ~ +131°F), 86 ~ 106kpa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Storage Conditions | -20°C ~ +70°C (-4°F ~ +158°F), 0 ~ 90% RH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Construction | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dimensions | 2U, 440mm x 451.5mm x 94.9mm ; (17.3" x 17.7" x 3.7") | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Net Weight | 6.55kg (14.4 lb) (without HDD) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Gross Weight | 9.5kg (20.94 lb) (without HDD) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Installation | Rack-mounted | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Certifications | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CE | EN55022, EN55024, EN50130-4, EN60950-1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
FCC | Part 15 Subpart B, ANSI C63.4-2014 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
UL | UL 60950-1 |
NVR įrašymo įrenginys | |
Kanalų skaičius | 32 |
Integruotas maitinimas per UTP (PoE) | 16 PoE |
Palaikoma kamerų raiška | Iki 12Mpix |
Įrašymo įrenginio klasė | 5 klasė |
Vaizdo išvestis vaizduokliui | HDMI 1 , VGA 1 |
Nuotolinis prisijungimas | Telefono programėlė, WEB aplinka, Kompiuterio programa |
Nuotolinės tel programėlės aplinka | iOS, Android |
Kietų diskų HDD kiekis | 2 |
Maksimalus TB kiekis HDD | Iki 10TB |
RAID hardų dubliavimas | Nėra |
Duomenų pralaidumas | 320Mbps |
Vaizdo kompresavimas | Smart H.265+ duom. taupymas iki 50% |
Procesorius | Multi-core embedded processor |
HDMI išvesties raiška | 4K raiška |
VGA išvesties raiška | 1920 × 1080 |
USB kiekis ir klasė | 1vnt. USB 2.0, 1vnt. USB 3.0 |
Aliarminiai įėjimai | 4 |
Reliniai išėjimai | 2 |
Dirbtinis intelektas AI | Yra |
Perimetro apsauga | Yra |
Melagingų pranešimų filtravimas | Yra |
Objektų atpažinimas | Yra |
Veidų atpažinimas | Yra |
Bruožų ir detalių grupavimas | Nėra |
Paieška pagal veidą | Yra |
Žmonių skaičiavimas | Yra |
Automobilio indentifikavimas | Yra |
Valstybinių numerių atpažinimas | Nėra |
Elektros sanaudos | <15.2W |
Išmatavimai | 375mm x 326.5mm x 53mm |
Dahua įrašymo įrenginio išpakavimas ir komplektacija. Šiame video rodomas 41xx modelis ir skirtas tik bendrai informacijai. Detaliau apie galimus skirtumus tarp modeliu pateikta šio video aprašyme Youtube kanale.
Atminties kietojo disko HDD įdėjimas į įrašymo įrenginį
Vaizdo stebėjimo įrangos sujungimas į interneto tinklą naudojant Dahua PoE maitinimą turintį tinklo šakotuvą.
Dahua NVR įrašymo įrenginio pirmas paleidimas, aktyvavimas ir pirmieji nustatymai
NVR interneto tinklo nustatymai, IP adreso nustatymai, routerio IP adreso suvedimas, P2P aktyvacija.
Kaip teisingai pridėti daug IP kamerų į įrašymo įrenginį NVR
IP kameros pridėjimas į NVR įrašymo įrenginį. IP kameros aktyvavimas ir autorizacija.
NVR įrašų tvarkaraščių nustatymai: Reguliarus įrašymas ir įsibrovimo į perimetrą išskyrimas įrašo juostoje.
HDMI išvesties į TV raiškos keitimas į Full HD arba 4K raišką.
HDMI išvesties į TV raiškos keitimas į Full HD arba 4K raišką.
NVR įrašymo įrenginio atnaujinimas per USB ar kitą laikmeną, neretai galima turėti naujesnius atnaujinimus, nei pateikiama Online versijoje. Priverstinis programinės įrangos perrašymas.
NVR įrašymo įrenginio atnaujinimas per USB ar kitą laikmeną, neretai galima turėti naujesnius atnaujinimus, nei pateikiama Online versijoje. Priverstinis programinės įrangos perrašymas.
NVR įrašymo įrenginio gamyklinių nustatymu atstatymas. NVR Hard Reset
Greitas video įrašų iškėlimas į USB ar kitą laikmeną
Patogus ir geriausias video įrašų iškėlimas nurodant pradžios datą/laiką ir pabaigos datą/laiką. Tinkamas būdas siekiant iškelti įrašą kuris apima ne vieną datą. Galimybė iškelti .dav vaizdo įrašą patogiame .mp4 video formate.
Garso išjungimas / įjungimas vaizdo irašuose arba telefono realaus laiko peržiūroje
Linijos kirtimo aktyvavimas. Perimtero apsauga, IVS išmanaus teritorijos stebėjimo įjungimas. Perimetro linijų kirtimo instrukcija
Šviesos balanso keitimas, peršviestos ar per tamsios vaizdo vietos kompensavimas. WDR, HLC, BLC funkcijų valdymas.
IP kameros nustatymas siekiant apsaugoti svetimą privatumą. NVR instrukcija kaip atlikti kameros privatumo nustatymus.
IP kameros nustatymai: Spalvotas filmavimas nakties metu, IR naktinio pašvietimo išjungimas
Greitas video įrašų peržiūrėjimas atfiltruojant tik svarbiausius įvykius, tikius kaip perimetro pažeidimas, kirsta linija, įsibrovimas ir kitos išmanios IVS funkcijos
Greitas video įrašų peržiūrėjimas atfiltruojant tik svarbiausius įvykius, tikius kaip perimetro pažeidimas, kirsta linija, įsibrovimas ir kitos išmanios IVS funkcijos
Veidų ir įsibrovimų rodymas monitoriuje ar TV. Veido ir žmogaus bruožų klasifikavimas. Automobilių atpažinimas. Aptikto objekto greita peržiūra. Ši funkcija veikia tik su 5 klasės NVR įrašymo įrenginiais.
Telefono programėlės atnaujinimo instrukcija kartu su patarimu, kaip persikelti labai lengvai ir greitai visus savo įrenginius į naują programėlę
Svarbiausių ir aktualiausių Dahua gamintojų programėlės apibūdinimai:
Smart PSS - Programa skirta Dahua ir kitų CCTV gamintojų (naudojant ONVIF) įrenginių stebėjimui, įrašo peržiūrai ir valdymui per PC
VDP Config - Telefonspynių, domofonų konfigūravimas, bei FW atnaujinimas per kompiuterį
Converter Tool - Lengvas, greitas ir patogus koduotų video failų .dav konvertavimas į kitus įprastus formatus
Config Tool - Programėlė skirta kamerų nustatymui ir konfigūravimui, pvz keisti IP adresus, IP potinklius, initializuoti įrangą, atstatyti gamyklinius parametrus bei įrangos FW atnaujinimui.
Disk Calculator - Skirta atminties disko (hardo) talpos apskaičiavimui, pagal pasirinktus video kanalus, kodavimą, rezoliucijas bei kadrų skaičių.
Smart Player - Vaizdo peržiūros programa koduotiems .dav failams
Camera Calculator - Patogi programa skirta kamerų optikos parinkimui įvertinant vaizdo detalumą pagal norimą atstumą.
Dahua gamintojo nemokama programėlė telefonui.
MacOS M1 Chip SmarPSS programėlė
MacOs SmartPSS programėlė
Atsisiuntimai
- Dahua PC programu rinkinys.zip
