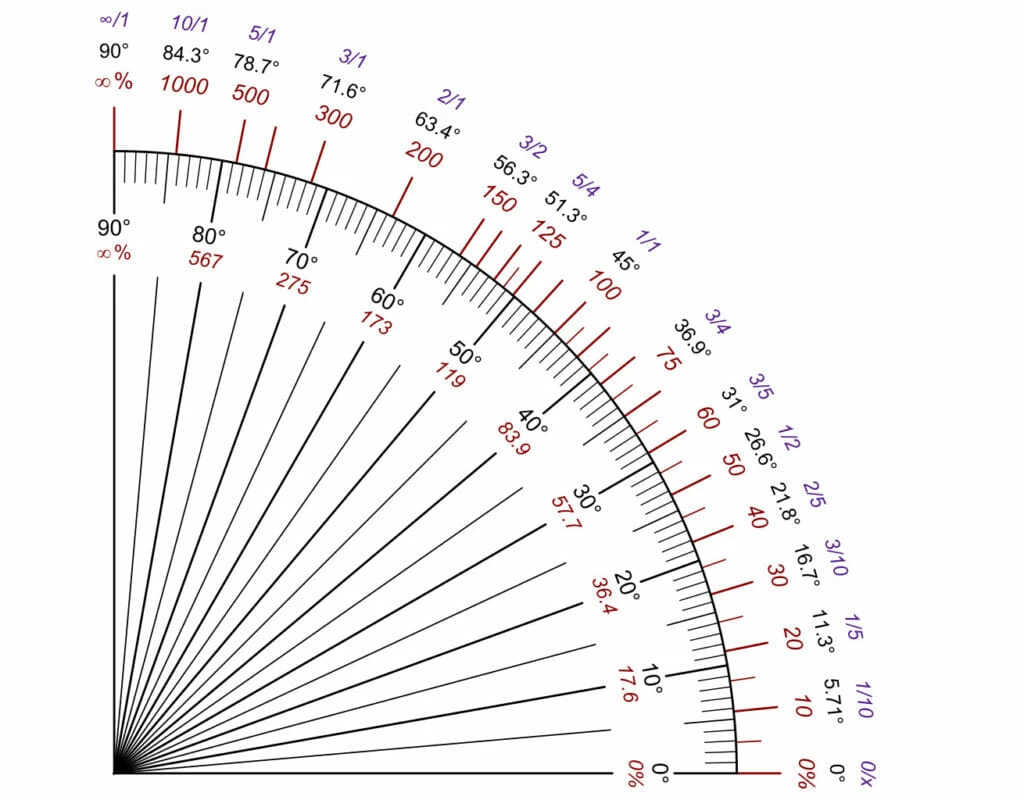

Ši diagrama – tai vizualus įrankis, rodantis, kaip kampai konvertuojasi į nuolydžius procentais ir santykiais. Tai ypač naudinga statyboje, architektūroje, kelių projektavime ar net filmavime, kai reikia tiksliai žinoti šlaito ar objekto pasvirimą.



Kaip skaityti:

  • Juodi skaičiai – kampas laipsniais (°)

  • Raudoni skaičiai – nuolydis procentais (%)

  • Mėlyni skaičiai – nuolydžio santykis (pvz., 1:2)

Pavyzdžiai:

  • 45° kampas = 100 % nuolydis = 1:1 – labai status.

  • 30° kampas ≈ 57.7 % ≈ 1:1.7 – vidutiniškai status.

  • 10° kampas ≈ 17.6 % ≈ 1:5.7 – švelnus nuolydis.
